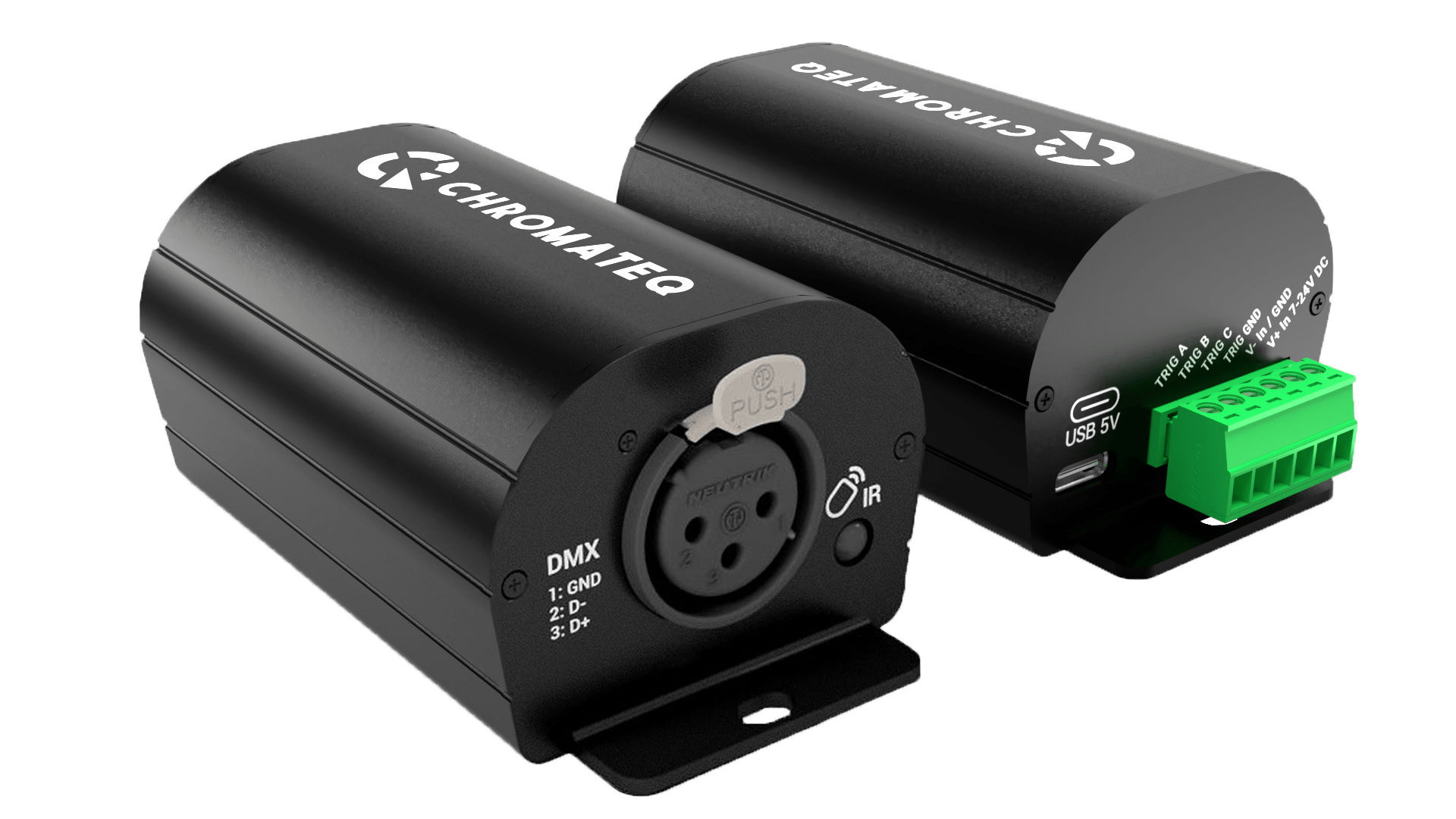

CLUB 512+
KOSTENGÜNSTIGE USB-ZU-DMX-SCHNITTSTELLE.
KOSTENGÜNSTIGE USB-ZU-DMX-SCHNITTSTELLE.
Das CLUB 512+ ist eine verbesserte Weiterentwicklung des bekannten CLUB Der 512 wurde für Systemintegratoren entwickelt, die einen zuverlässigen, modernen und einfach zu implementierenden DMX-Controller benötigen. Diese neue Version beinhaltet RDM, ein breites Spektrum 9–24 V Klemmenblock-Stromeingang, 8 MB eigenständiger Speicher und Trockenkontakte auf Erde, um eine sicherere Auslösung und ordnungsgemäße Verwendung in festen Installationen zu gewährleisten.
Entwickelt für maximale Flexibilität, CLUB 512+ ist verfügbar in Zwei Hardwareversionen: XLR- oder KlemmenblockausgangDadurch lässt es sich nahtlos in Tournee-Setups und Festinstallationen integrieren. Es verfügt außerdem über eine Infrarot-Empfänger sowie einem mitgelieferte Infrarot-Fernbedienungund bietet schnellen Zugriff auf Szenen und wichtige eigenständige Funktionen ohne Computer.
Kompakt, robust und vollständig kompatibel mit der gesamten Chromateq-Software, CLUB 512+ bietet eine professionelle Lösung zur Steuerung von Szenen, Sequenzen und DMX-Installationen mit herausragender Stabilität, egal ob in USB-Modus or Standalone-Modus.
USB-C
5 V Gleichstrom, 0.1 A
Anschlussblock
1. TRIG A
2. TRIG B
3. TRIG C
4. TRIG GND
5. V-In / GND
6. V+ Eingang 7-24V DC

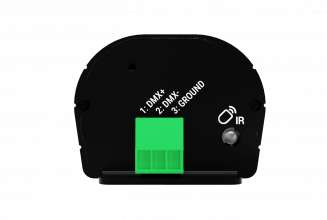

Klemmenblock
1. DMX +
2. DMX -
3. BODEN
Infrarot-Empfänger-LED Die Remote-Einheit ist optional
XLR
1. Boden
2. Daten -
3. Daten +
Infrarot-Empfänger-LED Die Remote-Einheit ist optional
Attraktiver Preis
Unser Einsteiger-Controller ist ideal für kleine Projekte mit knappem Budget, Beleuchtungstests und Promotion-Pakete
XLR- und Klemmenblockversion (TB) verfügbar
Zwei Versionen des Ausgangsanschlusses sind für alle Installationsarten verfügbar. Ref.: CLUB XLR oder CLUB VG.
DMX RDM Live & Standalone
Hervorragende Funktionalität und Zuverlässigkeit sowohl für die Steuerung von Live-Shows als auch für permanente Lichtinstallationen
I/O und Trigger
Infrarot-LED, 3 Kontakte an Masse und 9–24 V DC-Eingang
Eine Infrarot-Fernbedienung ist im Lieferumfang enthalten.
Internationale Garantie
3 Jahre Garantie mit lebenslangen kostenlosen Software-Updates
Lichtsteuerungssoftware
Unser neuer DMX-Controller – CLUB 128/512 kann in skalierbare Steuerungssysteme integriert werden, die für Live-Auftritte oder Festinstallationen konzipiert sind, oder einzeln ohne Computer als elegant einfache, aber anspruchsvolle eigenständige Steuerungslösung eingesetzt werden.
PRO DMX 2
LED-PLAYER
PRO DMX
STUDIO-DMX
Alle unsere Lichtmanagement-Software ist kostenlos und erfordern ein Chromateq™-Gerät oder eine Chromateq™-Schnittstelle, um Ihren Computer in einen beeindruckend anpassungsfähigen und effektiven DMX-Controller zu verwandeln.
Infrarot-Fernbedienung
Mit jeder Taste können Sie eine Szene abspielen oder stoppen.
Den Tasten 1 bis 15 muss über die Software eine Szenennummer zugewiesen werden, bevor Sie Ihr Projekt in den Speicher hochladen.
-
Bei der Einzelzonenprojektierung sind die Tasten 1 bis 15 verfügbar.
Bei Mehrzonenprojekten sind die Schaltflächen 1 bis 9 verfügbar.
Wählen Sie den Modus „Geschwindigkeit“ und „Dimmer“ und verwenden Sie die Tasten „+“ und „–“.
Nummer 2
Jede Taste löst eine andere Szene aus. Die Tasten 1 bis 15 müssen über die Software einer Szene zugewiesen werden.
-
Auslöser 1 bis 15 mit 1 Zone.
Trigger 1 bis 9 mit mehreren Zonen
Den Tasten 1 bis 15 muss über die Software eine Szene zugewiesen werden.
Nummer 3
Jede Taste löst eine andere Szene aus. Die Tasten 1 bis 15 müssen über die Software einer Szene zugewiesen werden.
-
Auslöser 1 bis 15 mit 1 Zone.
Trigger 1 bis 9 mit mehreren Zonen
Den Tasten 1 bis 15 muss über die Software eine Szene zugewiesen werden.
Nummer 4
Jede Taste löst eine andere Szene aus. Die Tasten 1 bis 15 müssen über die Software einer Szene zugewiesen werden.
-
Auslöser 1 bis 15 mit 1 Zone.
Trigger 1 bis 9 mit mehreren Zonen
Den Tasten 1 bis 15 muss über die Software eine Szene zugewiesen werden.
Nummer 5
Jede Taste löst eine andere Szene aus. Die Tasten 1 bis 15 müssen über die Software einer Szene zugewiesen werden.
-
Auslöser 1 bis 15 mit 1 Zone.
Trigger 1 bis 9 mit mehreren Zonen
Den Tasten 1 bis 15 muss über die Software eine Szene zugewiesen werden.
Nummer 6
Jede Taste löst eine andere Szene aus. Die Tasten 1 bis 15 müssen über die Software einer Szene zugewiesen werden.
-
Auslöser 1 bis 15 mit 1 Zone.
Trigger 1 bis 9 mit mehreren Zonen
Den Tasten 1 bis 15 muss über die Software eine Szene zugewiesen werden.
Nummer 7
Jede Taste löst eine andere Szene aus. Die Tasten 1 bis 15 müssen über die Software einer Szene zugewiesen werden.
-
Auslöser 1 bis 15 mit 1 Zone.
Trigger 1 bis 9 mit mehreren Zonen
Den Tasten 1 bis 15 muss über die Software eine Szene zugewiesen werden.
Nummer 8
Jede Taste löst eine andere Szene aus. Die Tasten 1 bis 15 müssen über die Software einer Szene zugewiesen werden.
-
Auslöser 1 bis 15 mit 1 Zone.
Trigger 1 bis 9 mit mehreren Zonen
Den Tasten 1 bis 15 muss über die Software eine Szene zugewiesen werden.
Nummer 9
Jede Taste löst eine andere Szene aus. Die Tasten 1 bis 15 müssen über die Software einer Szene zugewiesen werden.
-
Auslöser 1 bis 15 mit 1 Zone.
Trigger 1 bis 9 mit mehreren Zonen
Den Tasten 1 bis 15 muss über die Software eine Szene zugewiesen werden.
Zone A | 10
Wählen Sie mit 2 Zonen und + eine zu steuernde Zone aus. 5 Zonen verfügbar: A, B, C, D, E und globale Zone: [ ] um alle Zonen gemeinsam auszulösen.
Zone B | 11
Wählen Sie mit 2 Zonen und + eine zu steuernde Zone aus. 5 Zonen verfügbar: A, B, C, D, E und globale Zone: [ ] um alle Zonen gemeinsam auszulösen.
Zone C | 12
Wählen Sie mit 2 Zonen und + eine zu steuernde Zone aus. 5 Zonen verfügbar: A, B, C, D, E und globale Zone: [ ] um alle Zonen gemeinsam auszulösen.
Zone D | 13
Wählen Sie mit 2 Zonen und + eine zu steuernde Zone aus. 5 Zonen verfügbar: A, B, C, D, E und globale Zone: [ ] um alle Zonen gemeinsam auszulösen.
Zone E | 14
Wählen Sie mit 2 Zonen und + eine zu steuernde Zone aus. 5 Zonen verfügbar: A, B, C, D, E und globale Zone: [ ] um alle Zonen gemeinsam auszulösen.
Allgemein |
Wählen Sie mit 2 Zonen und + eine zu steuernde Zone aus. 5 Zonen verfügbar: A, B, C, D, E und globale Zone: [ ] um alle Zonen gemeinsam auszulösen.
Erhöhen | 16
Wählt die nächste oder vorherige Szene aus
-
Erhöhen oder verringern Sie den Wert des
ausgewählter Modus:
– Szene +/-
– Dimmer +/-
– Geschwindigkeit +/-
– Farbe +/-
Pause | 17
Friert die aktuelle Szene in ihrem Zustand ein
Blackout | 18
Stoppt die aktuelle Szene und spielt die Szene 00 ab. Alle DMX-Pegel werden auf Null gesetzt.
Abnahme | 19
Wählt die nächste oder vorherige Szene aus
-
Erhöhen oder verringern Sie den Wert des
ausgewählter Modus:
– Szene +/-
– Dimmer +/-
– Geschwindigkeit +/-
– Farbe +/-
Geschwindigkeitsmodus | 20
Geschwindigkeitsmodus auswählen
-
Geschwindigkeitswert erhöhen
Dimmer | 21
Dimmer-Modus auswählen
-
Dimmerwert erhöhen
Farbmodus freigeben | 22
Farbmodus | 23
Wählen Sie Farbmodus
-
Geschwindigkeitswert verringern
Szenenmodus | 24
Szenenmodus auswählen
-
Dimmerwert verringern
Hardware & DMX (Software & Live)
CLUB 512
Verkaufspreis (ohne MwSt.)
229 € / 259 $
PRO DMX 2, LED-Player, Pro DMX (DMX-Kanäle)
512 (Ein/Aus, 1HE) pro Gerät
Internationale Garantie
3 Jahre
Max. angeschlossene Geräte
12 über USB angeschlossene Geräte = max. 12 DMX
USB-C
Ja (5 V DC, 0.1 A)
Abmessungen (mm / Zoll)
H: 90 (3.55), B: 50 (1.97), T: 40 (1.58)
Gewicht / Betriebstemperatur / Zertifizierung
0.09 kg (0.19 lb) / -40 bis +85 °C / CE, RoHS
Stand-Alone-
DMX-Ausgang (16-Bit-Kanäle)
512 raus + RDM
Zone (Szene wird einmal abgespielt)
1
Tuning
Eingang: 5 V, 0.1 A (USB-C)/9 – 24 V DC (Anschlüsse), Ausgang: 5 V DC
Speicher (Standalone)
Speicherschrittkapazität
8 MB
Maximale Szenenkapazität
512
Auslöser (Standalone)
Smart Contacts (An, An/Aus, Loslassen, Befehle)
3 Pins (Trigger auf Masse)
Infrarot-Fernbedienung (Wiedergabe/Stopp/Pause, Dimmer, Geschwindigkeit)
IM PREIS ENTHALTEN
Software
CLUB 512
PRO DMX 2, STUDIO DMX (DMX-Kanäle)
512 (Ein/Aus) pro Gerät
Audio Timeline
Optional
Wi-Light - Mobil APP / API
Softwaresteuerung über Mobilgerät und LAN
Weltweiter technischer Support
Ja, Englisch, Französisch, Chinesisch
Art-Net, sACN, DVI, DMX-Ein-/Ausgang
ART-NET, sACN-Ausgang (PRO DMX 2 / PIXXEM)
Optional (max. 64U / 512U)
DMX-Eingang, -Steuerung und -Aufzeichnung
512 + RDM
ART-NET, sACN Eingabe, Steuerung, Trigger, Aufnahme
Optional (max. 16 HE)
DVI-unterstützte Auflösung (PIXXEM)
Optional (max. 1920*1080)
Auslöser
MIDI, RS232, Wi-Light, UDP, Tastatur, Hyperlinks
Ja
MIDI-Steuerung, Audio BEAT, BPM, Wi-Light, UDP
Ja
Anpassung der Benutzeroberfläche
Ja
CLUB 512+’s komplette technische Dokumentation (Datenblatt)
Kurze Erklärung der CLUBFunktionen. Kurzanleitung mit Montage, Sicherheitshinweisen und Pinbelegung.
Verfügbare Sprachen: en, fr, cn
Tabelle mit einem Vergleich der Chromateq-Schnittstellenfunktionen nach Modell
Alle Chromateq-Software und -Geräte mit ihren Funktionen in einem einzigen Dokument.
Alle verfügbaren kommerziellen Dateien (Broschüre, Flyer, Konformitätszertifikat, Poster, Schaltplan in den Sprachen EN, FR, CN)
Alle Schnittstellendatenblätter und die komplette technische Dokumentation nach Sprache (EN, FR, CN)
